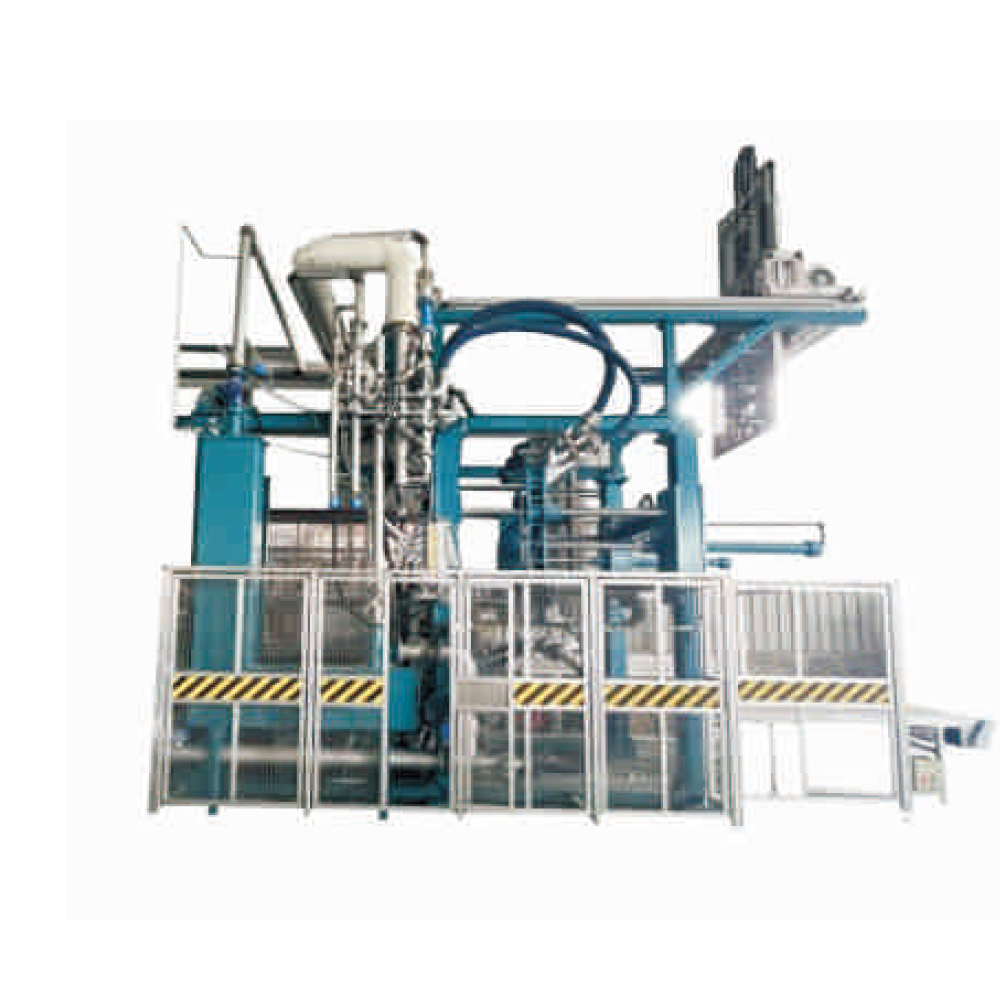

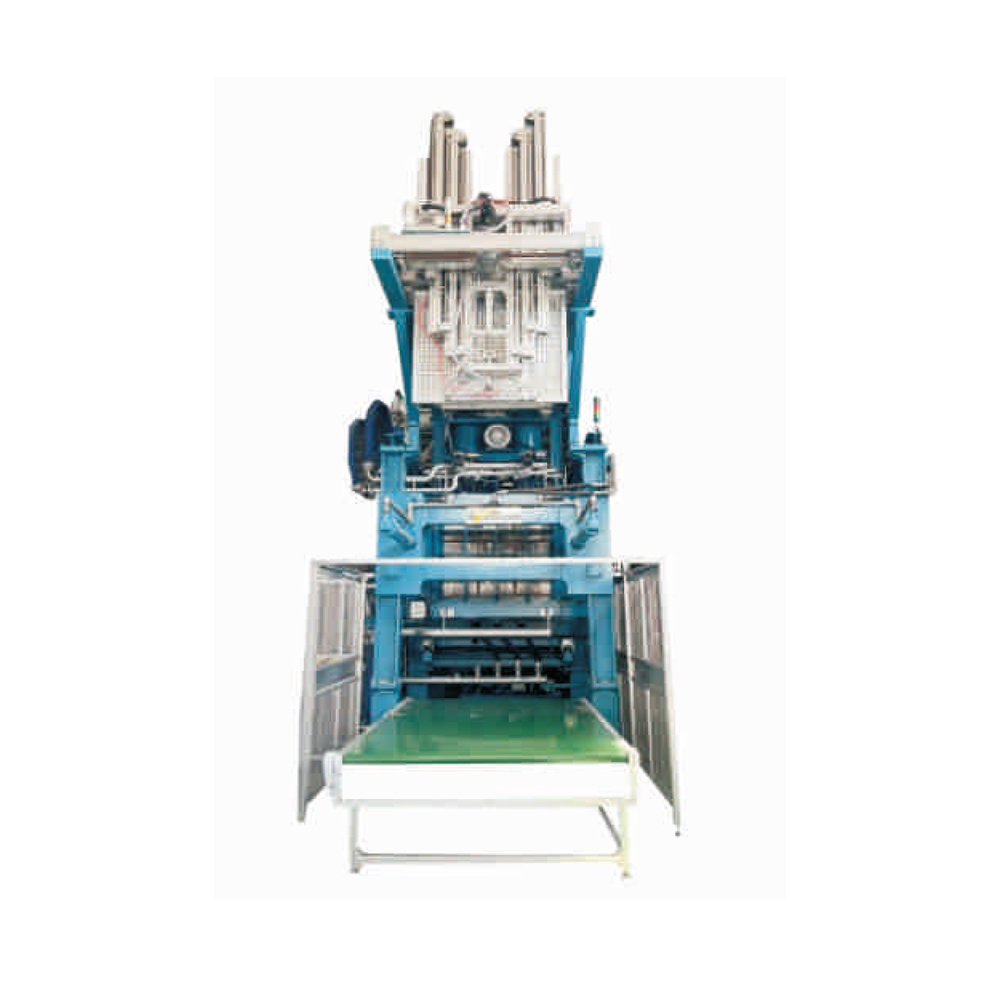

一鍵換膜智能成型機
一鍵式換模系統是快速換模系統的基礎上進行優化升級，從而達到更快速的換模，換模時間可以達到5分
鐘左右，更好的降低人工成本，換模效率，實現了無人換模。
采用知名大品牌液壓元器件，差壓式系統設計，可以實現高速，低噪音運行，開合模速度快的可達350m
m/秒，可以實現高速高效穩定運行;
兩點式開合模，新鎖模機構技術，穩定的鎖模壓力，確保生產時不泄漏，有效的提高能耗(蒸汽)利用率。
| 型號/名稱 | 一鍵換模智能成型機(三片式模具) | 一鍵換樓智能成型機(常規模具) | |||
| 型號 | BEHL-140120SQ | BZH HL-190145SQ | BEHL-150130WQ | BEHL-180160WQ | |
| 模具尺寸 | 模腔尺寸 | 1400X1200 | 1900X1450 | 1500X1300 | 1800X1600 |
| 固+移模腔深度 | 240+95 | 240+95 | |||
| 最大成品尺寸 | 1300X1100 | 1800X1350 | 1350X1150 | 1650X1450 | |
| 最大厚度 | 180+100 | 180+100 | 280 | 280 | |
| 移模行程 | 80-1200 | 80-1200 | 80-1200 | 80-1200 | |
| 運行速度(mm/s) | ≤260 | ≤260 | ≤260 | ≤260 | |
| 蒸汽系統 | 管道接口 | 4(DN100) | 4(DN100) | 4(DN100) | 4(DN100) |
| 模具接口 | 24*1.5寸 | 241.5寸 | |||
| 管道壓力(Mpa) | 0.4-0.5 | 0.4-0.5 | 04-05 | 0.4-0.5 | |
| 工作壓力(Mpa) | 0.05-0.15 | 0.05-0.15 | 0.05-0.15 | 0.05-0.15 | |
| 壓力控制 | 壓力傳感器數字PID | 壓力傳專感器數字PID | 壓力傳感器致字PID | 壓力傳感器+數字PID | |
| 蒸汽消耗(kg/N) | 5-8 | 6-9 | 58 | 69 | |
| 模具冷卻系統 | 冷卻介質 | 循環冷卻水 | 質環冷卻水 | 情環冷卻水 | 循環冷卻水 |
| 管道接口 | 3(DN80) | 3(DNBO) | 3(DN80) | 3(DN80) | |
| 模具接口 | 2X3X1(DN25) | 2) X3X1(DN25) | 2X3X1(DN25 | 2X4X1(DN25) | |
| 冷卻水壓力(Mpa) | 05-07 | 05-07 | 0.5-0.7 | 05-0.7 | |
| 冷卻水消耗(L/N) | 40-100 | 40-100 | 40-100 | 40-100 | |
| 真空冷凝系統 | 真空震氣量(m3/N) | 1.5 | 2.5 | 1.5 | 2.5 |
| 主真空接口 | 4(DN100) | 5(DN125) | 4(DN100) | 5(DN125) | |
| 冷凝暑容積(m3) | 0.2 | 0.3 | 0.2 | 0.3 | |
| 冷凝器降溫梯度(C) | Δ30-50 | 430-50 | Δ30-50 | A30-50 | |
| 冷凝器降溫控制 | 自動溫控 | 自動溫控 | 自動溫控 | 自動溫控 | |
| 冷凝水接口 | 15(DN40) | 1.5(DN40) | 1.5(DN40) | 1.5(DN40) | |
| 冷蔬水消耗(m3/N) | 0.15-0.32 | 0.2-0.4 | 0.15-0.32 | 0.2-0.4 | |
| 冷凝水溫度(℃) | -25 | 25 | 25 | 25 | |
| 冷凝器排污口 | 4(DN100) | 4(DN100) | 4(DN100) | 4(DN100) | |
| 空氣系統 | 低壓接口 | 2.5(DN65) | 2.5(DN65) | 2.5(DN65) | 2.5(DN65) |
| 管道壓力(Mpa) | 0.35-0.4 | 0.35-0.4 | 0.35-0.4 | 0.35-0.4 | |
| 高壓接口 | 2(DN50) | 2(DN50) | 2(DN50) | 2DN50) | |
| 管道壓力(Mpa) | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 05-0.7 | |
| 壓繡空氣消耗(m3/N) | 1.6 | 2 | 1.6 | 2 | |
| 排污系統 | 主排污接口 | 5[DN125) | 5(DN125) | 5(DN125) | 5(DN125) |
| 入料系統 | 料簡類別 | EPS | EPS | EPS | EPS |
| 料簡容積(m3) | 0.13 | 0.15 | 0.13 | 0.15 | |
| 料桶數量 | 2 | 2 | 2 | 2 | |
| 料桶耐壓(Mpa) | 0.3 | <0.3 | <0.3 | 0.3 | |
| 使用壓力(Mpa) | 0-0.1 | 0-0.1 | 0-0.1 | 0-0.1 | |
| 料槍接口 | 1(DN25) | 1(DN25) | 11DN25) | 1(DN25) | |
| 料搶接口 | 2X22 | 2X22 | 2X22 | 2X22 | |
| 進料接口 | 2(DN50) | 2(DN50) | 21DN50) | 2(DN50) | |
| 壓力控制(BAR) | 壓力傳感器+數字PID | 壓力傳感器+數字PID | 壓力傳感器(數字PID | 壓力傳感器+數字PID | |
| 料位控制 | 阻旋式科位 | 阻旋式料位 | 阻旋式料位 | 阻旋式料位 | |
| 補料風機(kw) | 1.5 | 2.2 | 1.5 | 2.2 | |
| 鎖模系統 | 鎖模方式 | 液壓 | 液壓 | 液壓 | 液壓 |
| 鎖模點 | 2 | 2 | 2 | 2 | |
| 系統領模力(Mpa) | 15-18 | 18-22 | 15-18 | 18-22 | |

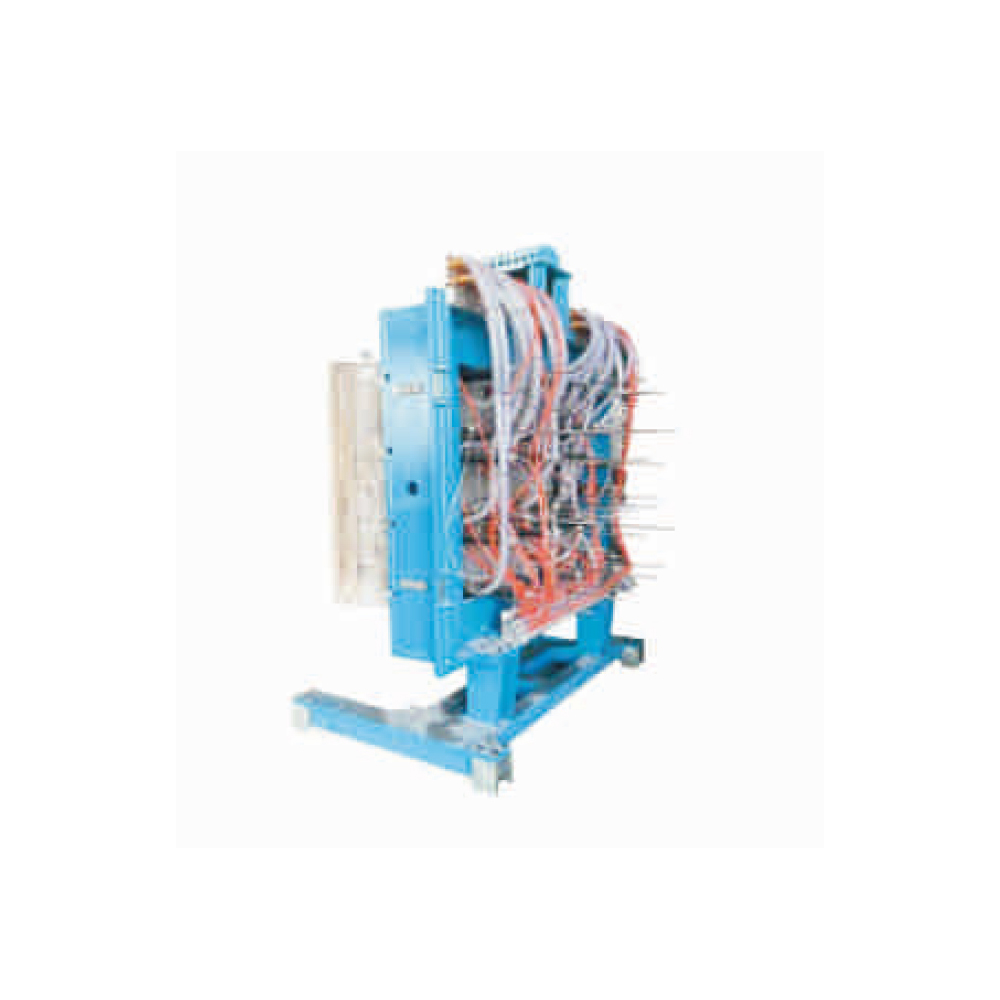

| 模真快換、脫模系統 | 脫模傳動 | 導桿 機械傳動 | 導桿 機械傳動 | 導桿 機械傳動 | 導桿 機械傳動 |
| 脫模架導向 | 四柱導向 | 四柱導向 | 四柱導同 | 四柱導向 | |

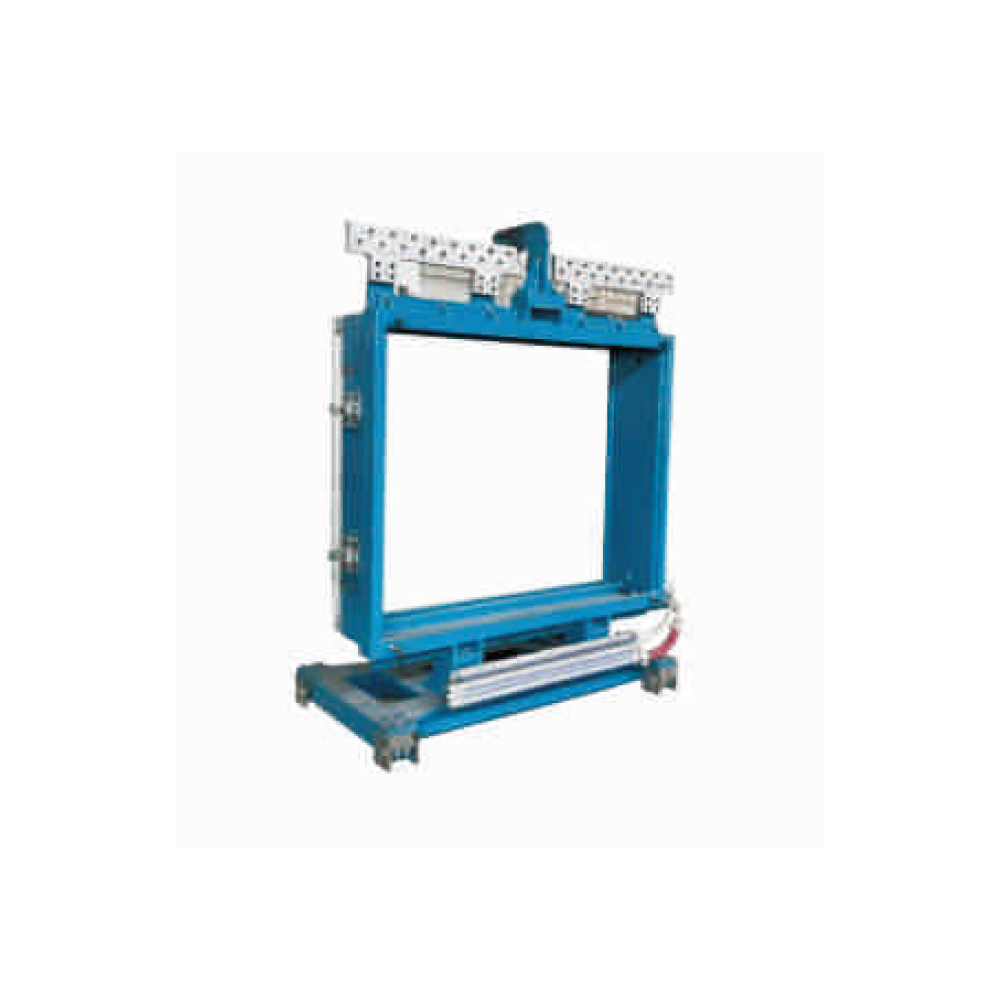

| 模具快換 | 液壓鎖緊 | 液壓鎖緊 | 液壓鎖緊 | 液壓鎖緊 | |
| 模具快換架 | 1 | 1 | 1 | 1 | |
| 機械手 | X軸 | 行程3300mm/2.3KW | 行程3300mm/2.3KW | 行程3300mm/2.3KW | 行程3300mm/2.3KW |
| Z軸 | 行程2400mm/2750W | 行程2400mm/2750W | 行程2400mm/2*750W | 行程2400mm/2750W | |
| 抓取管 | 0-90:13501150 | 0-90:18501400 | 0-90:13501150 | 0-90;16501450 | |
| 裝機功率(中央直空型)(kw) | 13 | 16.5 | 13 | 16.6 | |
| 生產速度 | 平均循環時間(S/N) | 40-60 | 50-80 | 40-60 | 50-80 |
| 密度20g/L，常規 | 密度20gG/L，常規 | 密度20gL，常規 | 密度20g/L，常規 | ||
| 機器尺寸 | 長(mm) | 6150 | 6350 | 6150 | 6350 |
| 寬 | 3250 | 3750 | 3250 | 3750 | |
| 高 | 6050 | 6550 | 6450 | 6950 | |
| 重量(全配置)(T) | 14 | 16 | 15 | 17 | |
